Tời neo là thiết bị được sử dụng để tạo lực kéo phục vụ quá trình thu, thả và giữ neo trên tàu, xà lan, tàu cá, tàu dịch vụ và nhiều phương tiện làm việc trên mặt nước. Bao Báp Việt Nam cung cấp các giải pháp tời kéo neo được tư vấn dựa trên lực kéo, tốc độ làm việc, loại cáp/xích, nguồn động lực và không gian lắp đặt. Việc lựa chọn đúng cấu hình giúp hệ thống neo hoạt động ổn định, thuận tiện trong vận hành và phù hợp với đặc điểm thực tế của từng phương tiện.

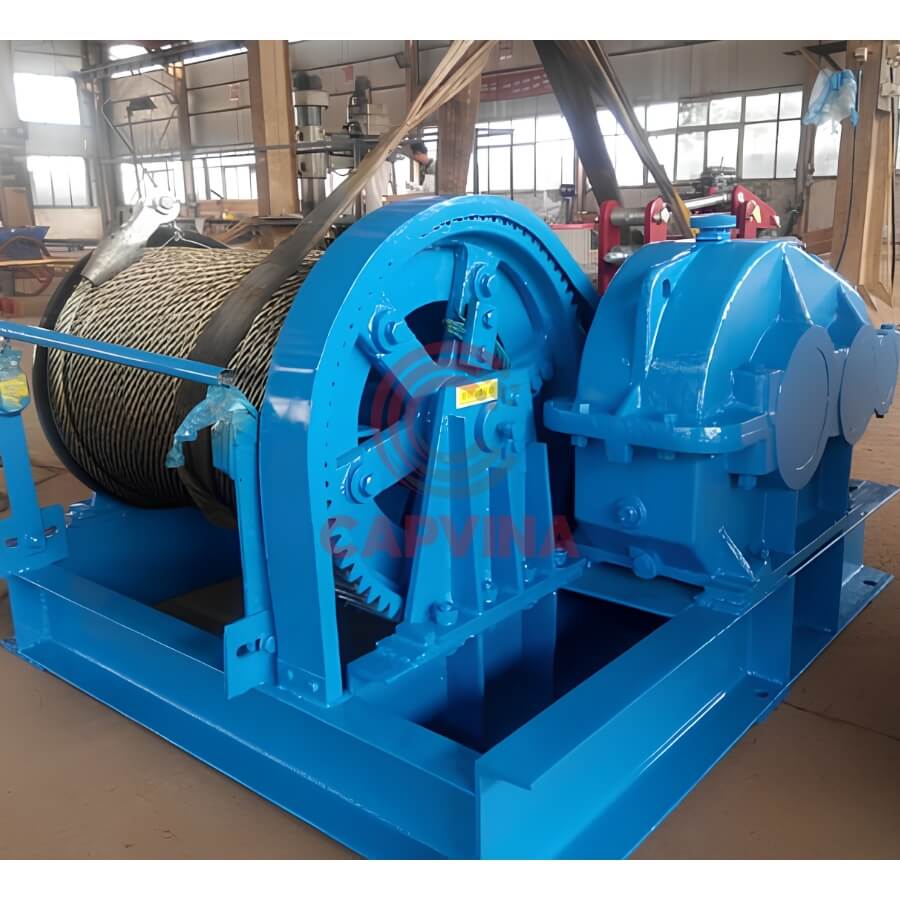

1. Tời neo là gì?

Tời neo là một thiết bị kéo chuyên dụng, có nhiệm vụ tạo lực để điều khiển dây neo hoặc xích neo trong quá trình neo đậu. Khi nhận năng lượng từ động cơ hoặc lực tác động cơ học, hệ thống truyền động sẽ đưa chuyển động đến tang cuốn cáp hoặc bánh xích neo, từ đó thực hiện thao tác thu, nhả và giữ hệ thống neo.

Khác với các loại tời nâng hạ thông thường, thiết bị được thiết kế riêng cho hệ thống neo của phương tiện thủy. Do đó, cấu hình thiết bị cần tương thích với đường kính cáp, kích thước xích, trọng lượng neo, lực kéo yêu cầu và điều kiện làm việc trên tàu.

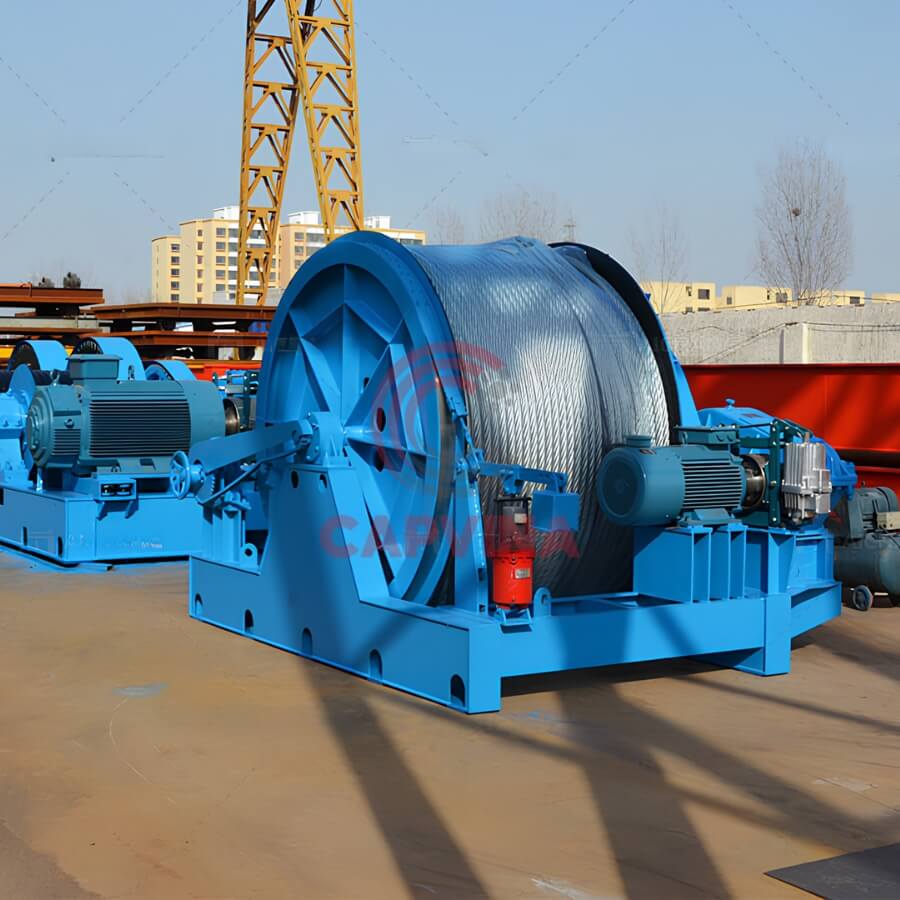

2. Đặc điểm cấu tạo

Tùy thiết kế, công suất và phương thức dẫn động, mỗi model tời có thể có cấu tạo khác nhau. Tuy nhiên, một hệ thống hoàn chỉnh thường bao gồm các thành phần cơ bản sau:

Động cơ dẫn động: Cung cấp năng lượng cho tời. Có thể là motor điện, motor thủy lực hoặc động cơ diesel.

Hộp giảm tốc: Nhận chuyển động từ động cơ, giảm tốc độ quay và tăng mô-men xoắn để tạo lực kéo phù hợp.

Tang cuốn: Được sử dụng trên tời kéo bằng cáp. Tang có nhiệm vụ cuốn và nhả dây cáp trong quá trình làm việc.

Bánh xích neo: Còn được gọi là gypsy hoặc wildcat, dùng để ăn khớp với mắt xích và kéo xích neo.

Trục truyền động và bánh răng: Truyền mô-men từ nguồn động lực đến tang hoặc bánh xích.

Phanh: Giúp giảm tốc, dừng chuyển động và giữ cáp/xích khi thiết bị không tiếp tục thu hoặc nhả.

Ly hợp: Cho phép kết nối hoặc tách cơ cấu truyền động tùy theo thiết kế của tời.

Khung bệ: Là phần kết cấu dùng để cố định toàn bộ thiết bị xuống vị trí lắp đặt, đồng thời chịu các tải trọng phát sinh khi vận hành.

Cơ cấu điều khiển: Có thể là tay điều khiển, nút bấm, bảng điều khiển điện, van thủy lực hoặc cơ cấu cơ khí.

Với tời sử dụng cáp thép, tang cuốn là bộ phận quan trọng cần được lựa chọn theo đường kính, chiều dài và kết cấu cáp. Trong khi đó, tời dùng xích neo phải sử dụng bánh xích có kích thước và biên dạng phù hợp với mắt xích.

3. Nguyên lý hoạt động

Tời neo vận hành dựa trên nguyên lý biến đổi năng lượng thành chuyển động quay, sau đó tạo lực kéo lên cáp hoặc xích thông qua cơ cấu làm việc.

Khi khởi động, động cơ truyền mô-men qua hộp giảm tốc và hệ thống trục, bánh răng đến tang hoặc bánh xích. Nếu thu neo, tang/bánh xích quay theo chiều kéo để đưa cáp hoặc xích về phía tời. Khi thả neo, cơ cấu truyền động và phanh được điều khiển để nhả cáp/xích theo tốc độ phù hợp.

Trong thời gian tạm dừng hoặc giữ neo, hệ thống phanh đảm nhiệm chức năng kiểm soát chuyển động, giúp hạn chế tình trạng cáp hoặc xích chuyển động ngoài ý muốn.

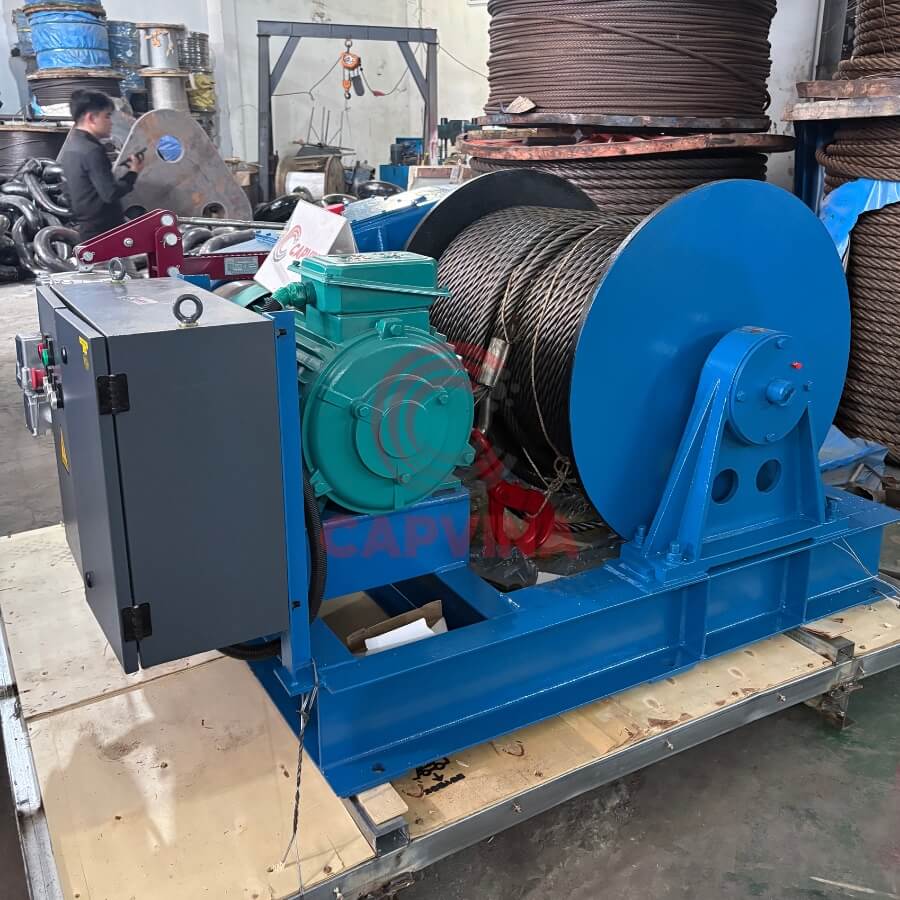

4. Tời neo có những ưu điểm nào?

Hệ thống tời được sử dụng rộng rãi trên phương tiện thủy nhờ khả năng tạo lực kéo và hỗ trợ kiểm soát hệ thống neo hiệu quả.

Lực kéo đáp ứng nhiều quy mô phương tiện: Từ tàu cá, tàu dịch vụ đến xà lan và phương tiện công trình, tời có thể được lựa chọn theo mức lực kéo cần thiết. Cấu hình phù hợp giúp xử lý neo và dây neo thuận tiện hơn.

Giảm sức lao động: Việc thu hoặc thả neo thủ công thường khó thực hiện khi neo, cáp hoặc xích có trọng lượng lớn. Tời giúp cơ giới hóa công đoạn này và giảm phụ thuộc vào sức người.

Nhiều lựa chọn nguồn dẫn động: Có thể lựa chọn tời sử dụng điện, thủy lực, diesel hoặc quay tay tùy theo nguồn năng lượng và điều kiện khai thác của phương tiện.

Có thể sử dụng cáp hoặc xích: Tùy thiết kế, tời có thể được trang bị tang cuốn cáp hoặc bánh xích chuyên dụng, đáp ứng những hệ thống neo khác nhau.

Dễ tích hợp vào hệ thống trên tàu: Tời có thể được thiết kế theo phương án lắp đặt thực tế, phù hợp với không gian trên boong và hướng dẫn cáp/xích.

5. Phân loại tời neo

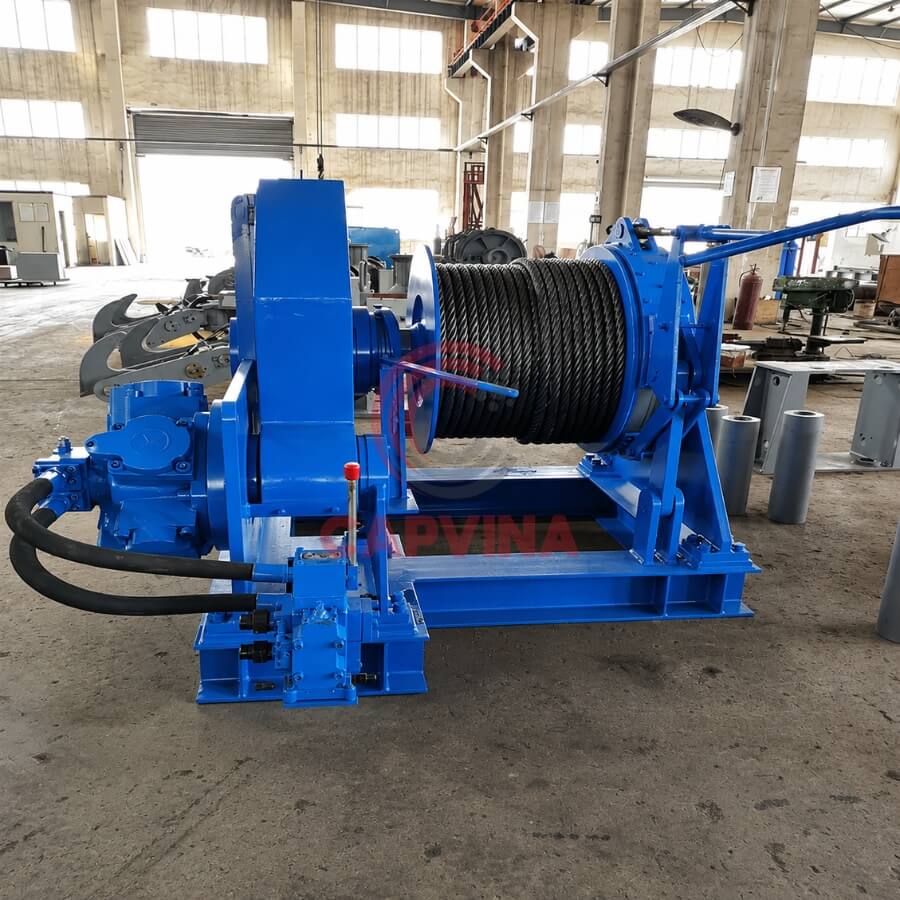

5.1. Tời neo thủy lực

Tời neo thủy lực sử dụng motor thủy lực để tạo mô-men quay. Dầu thủy lực được cung cấp dưới áp suất và lưu lượng phù hợp để motor tạo chuyển động, sau đó truyền lực tới tang hoặc bánh xích.

Đây là lựa chọn phù hợp cho những tàu, xà lan hoặc phương tiện đã có hệ thống thủy lực và cần khả năng tạo mô-men lớn.

Tùy cấu hình, có thể gồm:

• Tời thủy lực 1 trống: Dùng một trống để cuốn, nhả và chứa cáp thép.
• Tời thủy lực 2 trống: Trang bị hai trống, cho phép xử lý hai tuyến cáp theo thiết kế.
• Tời thủy lực trục ngang: Cơ cấu tời bố trí theo phương ngang, thường sử dụng với cáp thép.
• Tời thủy lực trục đứng: Cơ cấu làm việc bố trí theo phương đứng, phù hợp với một số phương án lắp đặt đặc thù.

Ưu điểm nổi bật:

• Có khả năng tạo mô-men xoắn và lực kéo lớn.
• Có thể điều chỉnh tốc độ thu, nhả thông qua hệ thống điều khiển thủy lực.
• Phù hợp với những phương tiện cần làm việc thường xuyên.
• Có thể kết hợp với tang cuốn cáp hoặc bánh xích kéo xích neo.
• Có nhiều phương án về số lượng trống và hướng bố trí.
• Cần đảm bảo motor tời tương thích với áp suất và lưu lượng của hệ thống thủy lực.

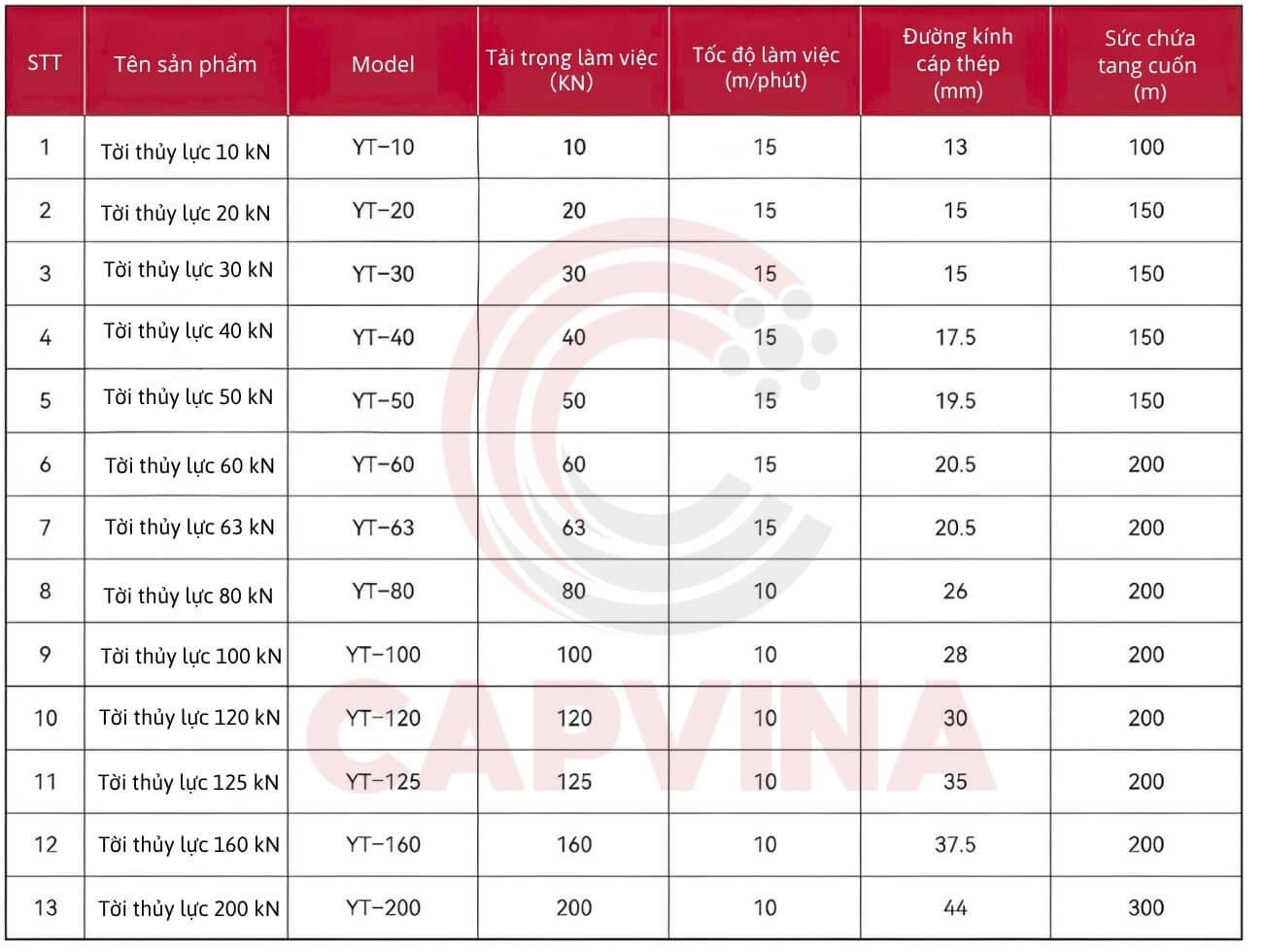

Tham khảo thông số lựa chọn tời thủy lực:

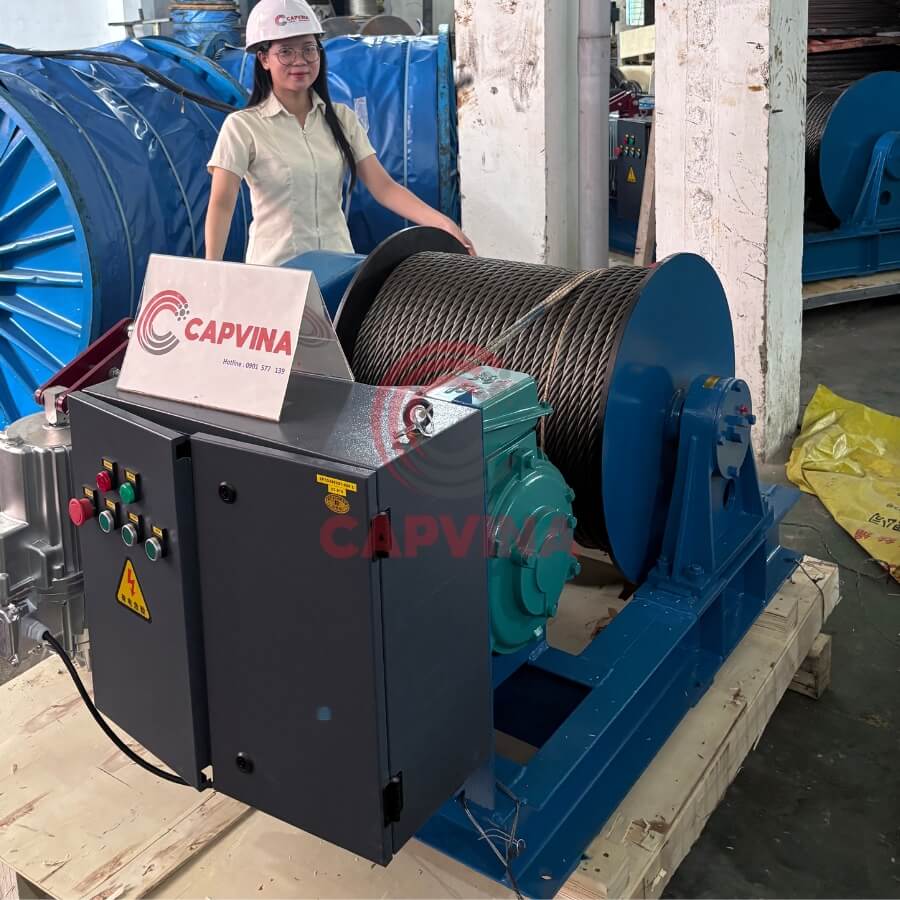

5.2. Tời neo điện

Tời neo điện sử dụng động cơ điện để tạo chuyển động quay, sau đó truyền mô-men qua hộp giảm tốc đến tang cuốn hoặc bánh xích. Đây là lựa chọn phổ biến trên các phương tiện có nguồn điện phù hợp và cần hệ thống vận hành thuận tiện.

Tời điện có thể được thiết kế với nhiều mức công suất, lực kéo và tốc độ khác nhau, đáp ứng từ các phương tiện quy mô nhỏ đến những hệ thống neo có yêu cầu tải trọng cao.

Đặc điểm:

• Vận hành thuận tiện và dễ kiểm soát.
• Có nhiều lựa chọn về công suất và lực kéo.
• Có thể tích hợp hệ thống điều khiển điện.
• Không cần bố trí nhiên liệu trực tiếp cho động cơ tại vị trí tời.
• Có thể sử dụng với tang cáp hoặc bánh xích tùy cấu hình.
• Phù hợp với tàu thủy, xà lan, tàu cá và nhiều phương tiện hàng hải khác.

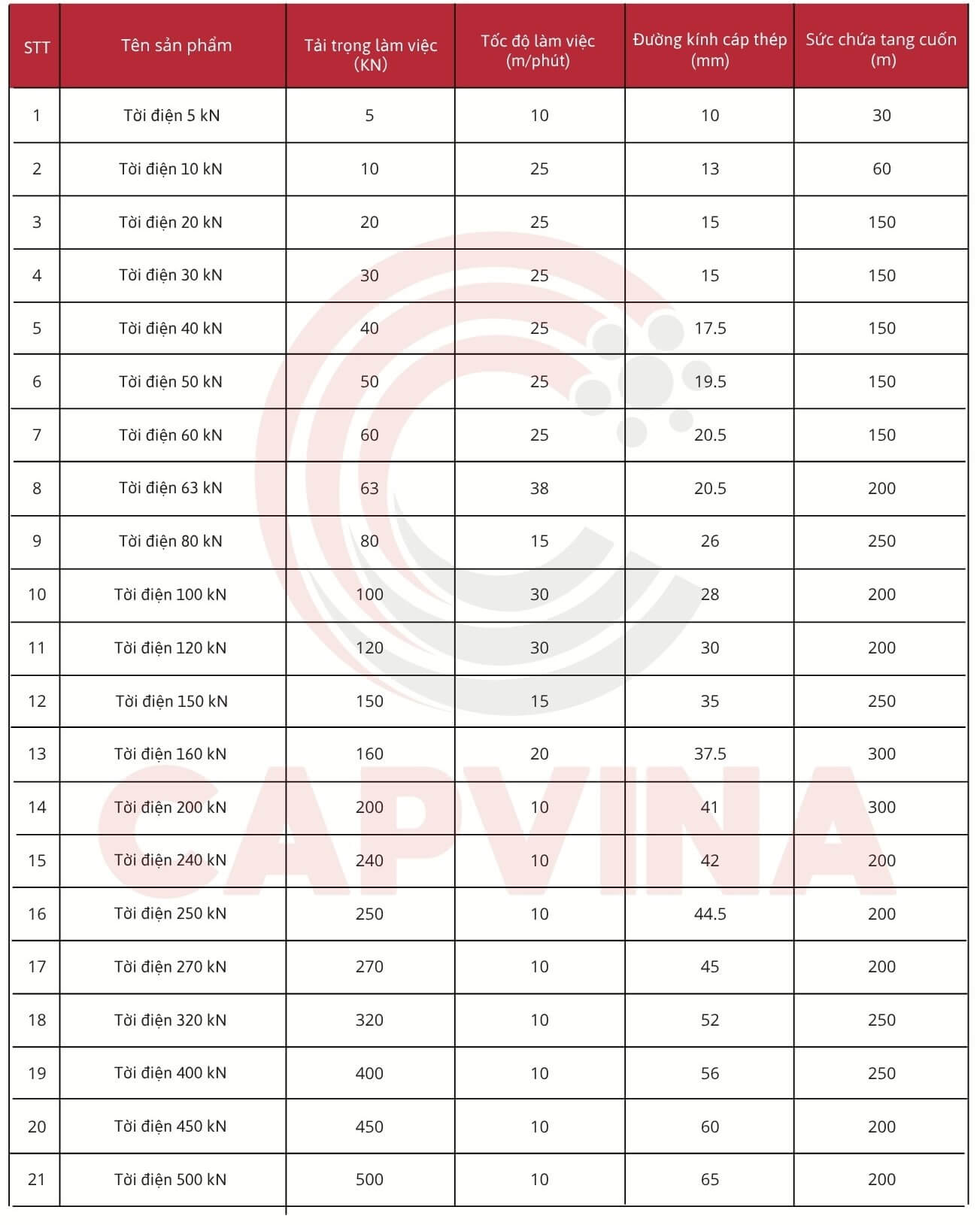

Tham khảo thông số lựa chọn tời điện:

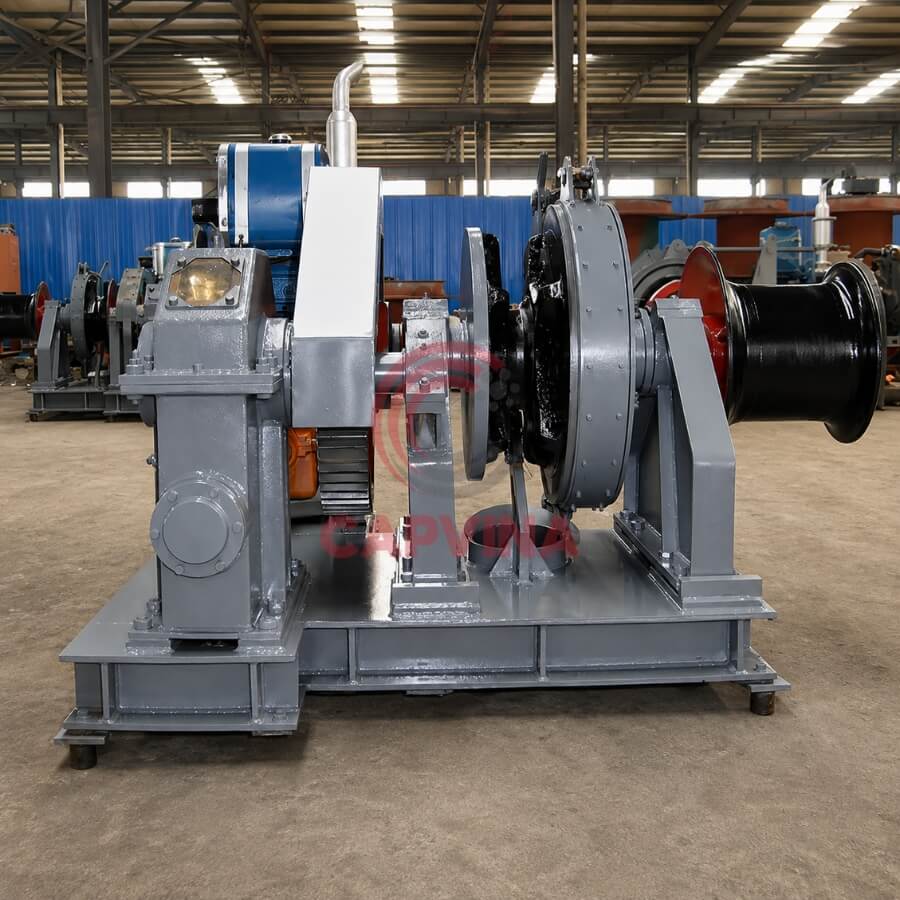

5.3. Tời neo máy nổ diesel

Tời neo động cơ diesel sử dụng động cơ đốt trong làm nguồn động lực để tạo lực kéo cho hệ thống neo. Loại tời này phù hợp với những phương tiện cần nguồn động lực độc lập hoặc hoạt động tại khu vực không thuận tiện bố trí nguồn điện công suất lớn.

Đặc điểm:

• Chủ động về nguồn động lực.
• Không phụ thuộc trực tiếp vào hệ thống điện của tàu.
• Có thể thiết kế với nhiều mức lực kéo và công suất.
• Phù hợp với xà lan, tàu công trình và phương tiện làm việc độc lập.
• Có thể sử dụng với hệ thống cáp thép hoặc xích neo tùy cấu hình.

Do sử dụng động cơ đốt trong, khi lắp đặt cần bố trí không gian phù hợp cho động cơ, nhiên liệu, thông gió, thoát khí và công tác bảo dưỡng.

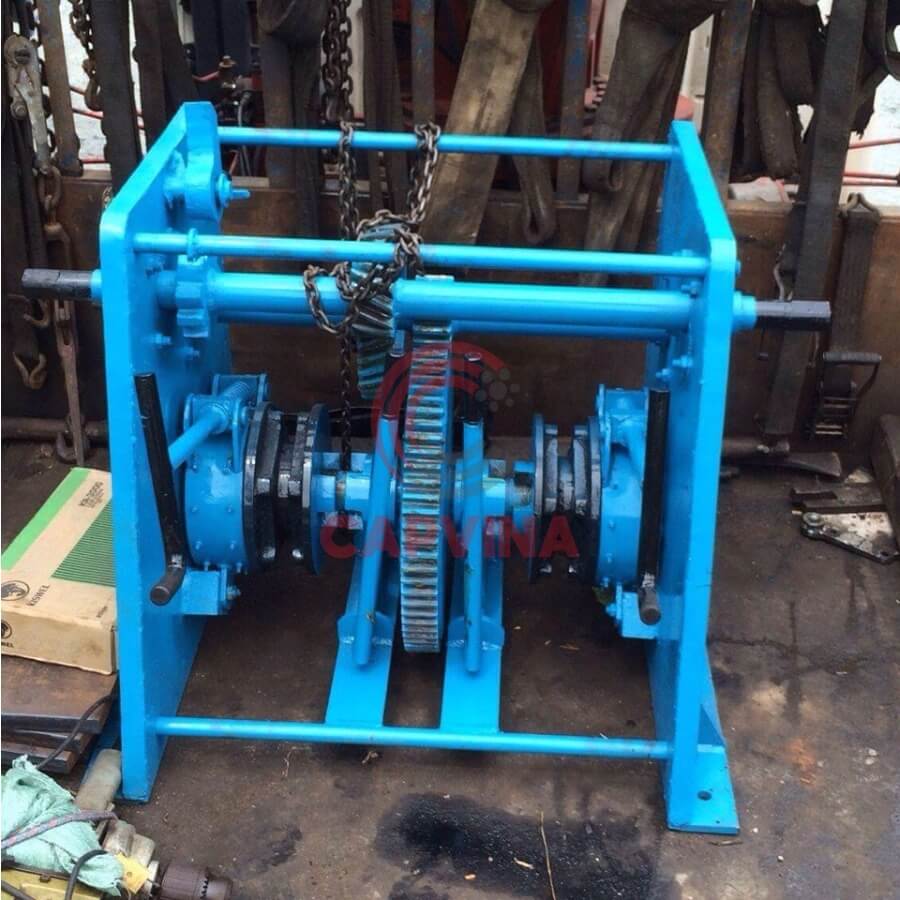

5.4. Tời neo quay tay

Tời neo quay tay là loại tời cơ khí sử dụng sức người để tạo lực kéo thông qua tay quay và hệ thống bánh răng. Thiết bị không cần động cơ điện, hệ thống thủy lực hoặc động cơ diesel nên có kết cấu đơn giản và thuận tiện ở những vị trí không có nguồn động lực.

Đặc điểm:

• Không cần sử dụng điện hoặc nhiên liệu.
• Kết cấu cơ khí tương đối đơn giản.
• Dễ vận hành và bảo dưỡng.
• Chi phí đầu tư thường thấp hơn tời có động cơ.
• Phù hợp với hệ thống có tải trọng nhỏ hoặc tần suất sử dụng không cao.
• Tốc độ thu neo phụ thuộc vào cơ cấu truyền động và lực quay của người vận hành.

6. Phân loại theo cách bố trí tời

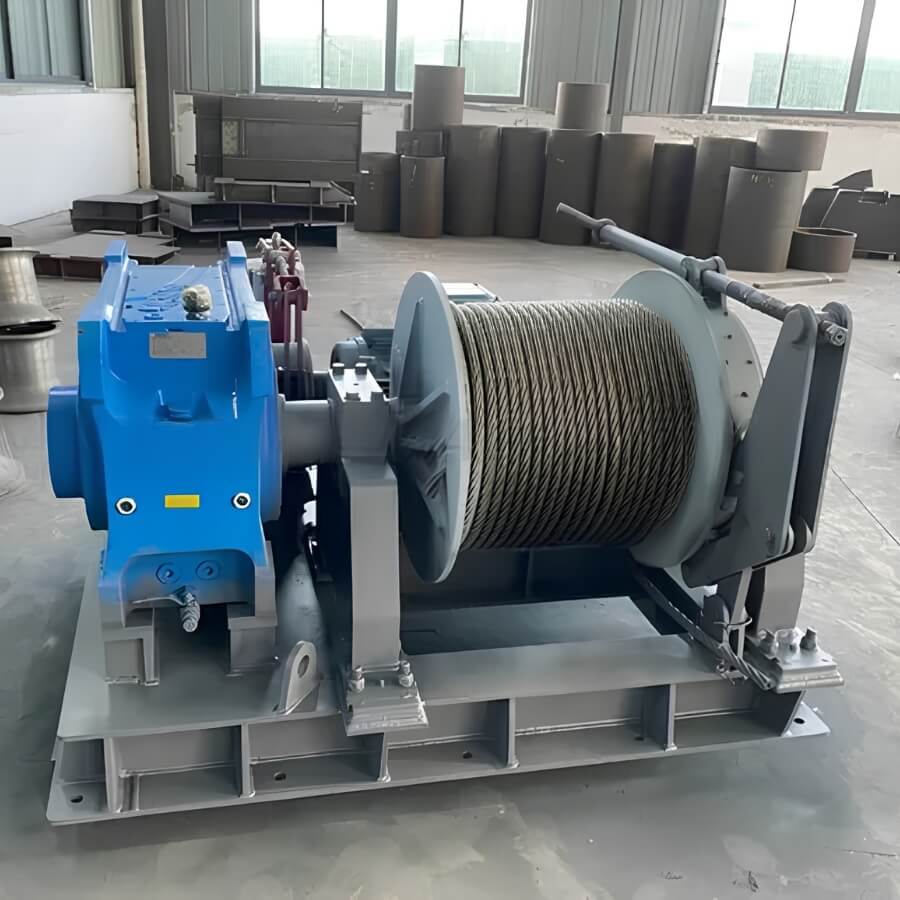

Tời neo dạng ngang

Tời dạng ngang có trống cuốn, bánh xích hoặc cơ cấu truyền động được bố trí theo phương ngang. Đây là kiểu kết cấu được sử dụng trong nhiều hệ thống tời trên tàu và xà lan, đặc biệt với những thiết kế sử dụng tang để cuốn cáp thép.

Tùy cấu hình, tời ngang có thể sử dụng:

• Cáp thép.
• Cáp chống xoắn.
• Xích neo.
• Động cơ điện.
• Motor thủy lực.
• Động cơ diesel.

Thiết kế tời ngang thường thuận tiện khi bố trí trên mặt boong có diện tích phù hợp. Khi lắp đặt cần tính toán hướng đi của cáp hoặc xích, vị trí puly dẫn hướng, khoảng không thao tác và không gian cần thiết cho kiểm tra, bảo dưỡng.

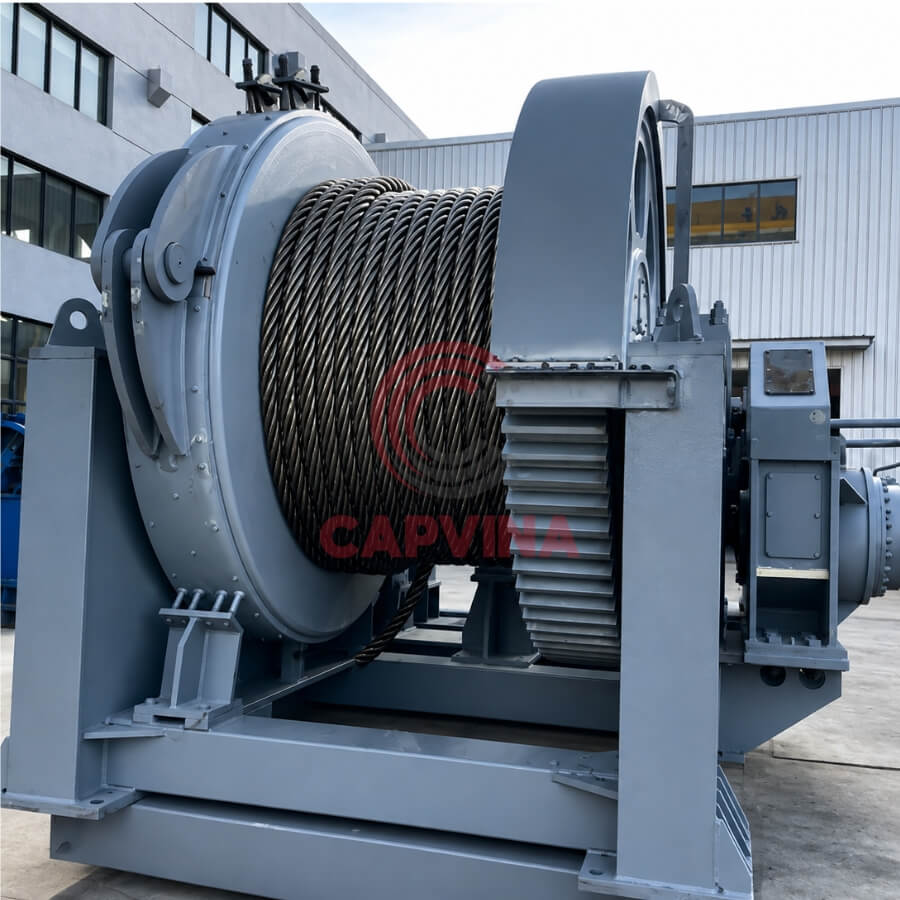

Tời neo dạng đứng

Tời dạng đứng có trục hoặc cơ cấu làm việc được bố trí theo phương thẳng đứng. Kiểu thiết kế này phù hợp với một số phương án bố trí cần tối ưu diện tích mặt boong hoặc yêu cầu cơ cấu kéo được đặt theo chiều đứng.

Tời đứng có thể được thiết kế để sử dụng với cáp thép hoặc xích neo tùy theo cấu hình. Khi lựa chọn cần kiểm tra chiều cao thiết bị, vị trí lắp đặt, hướng dẫn cáp/xích và khoảng không phía trên để đảm bảo quá trình vận hành, kiểm tra và bảo dưỡng thuận tiện.

Đối với tời sử dụng xích, bánh xích phải tương thích với kích thước và hình dạng mắt xích để quá trình ăn khớp và kéo xích diễn ra ổn định.

7. Tời neo dùng cáp thép và tời dùng xích khác nhau thế nào?

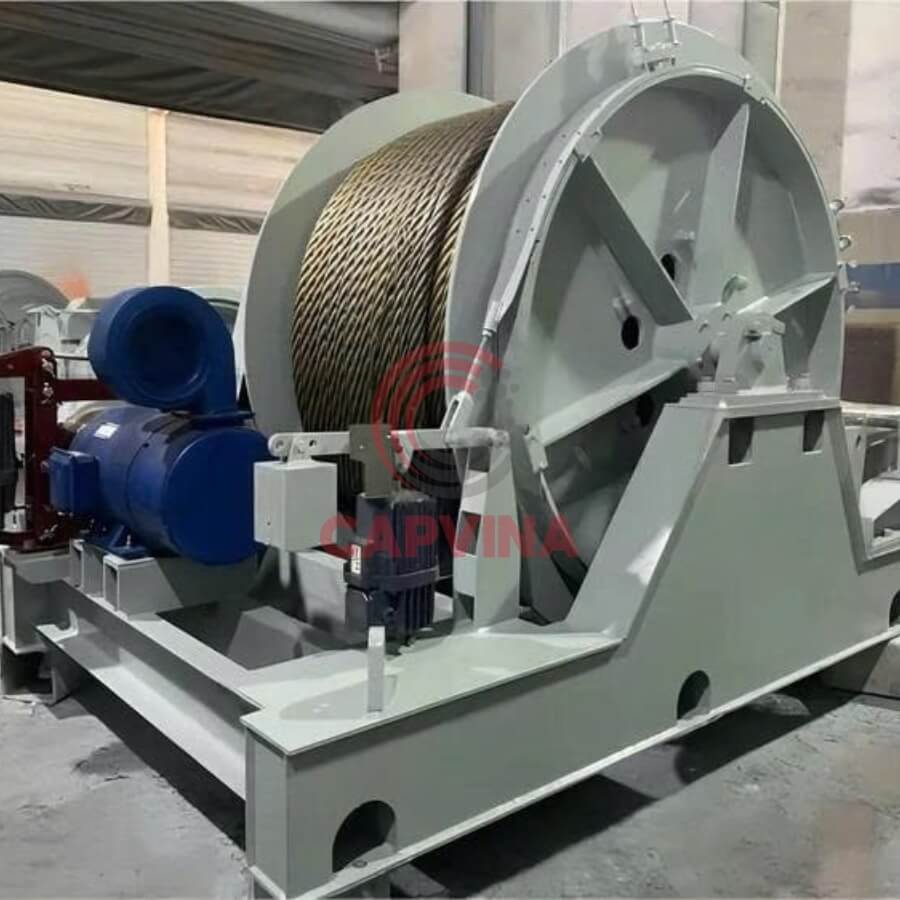

Tời kéo cáp thép

Tời sử dụng cáp được trang bị tang để cuốn và nhả dây. Tùy điều kiện làm việc có thể lựa chọn các loại cáp thép khác nhau.

Cáp thép 6×36

Cáp 6×36 có 6 tao, mỗi tao gồm nhiều sợi thép nhỏ. Kết cấu này cho độ mềm dẻo tương đối tốt, phù hợp với những ứng dụng yêu cầu cáp thường xuyên cuốn trên tang.

Một số ưu điểm:

• Độ linh hoạt tốt.
• Có nhiều đường kính để lựa chọn.
• Phù hợp với nhiều loại tang.
• Dễ tìm kiếm và thay thế.
• Có nhiều cấp độ bền đáp ứng các yêu cầu khác nhau.

Đường kính cáp, chiều dài, lực kéo và kích thước tang phải được xác định đồng bộ.

Cáp chống xoắn

Cáp chống xoắn có kết cấu giúp hạn chế xu hướng xoay của dây khi chịu tải. Loại cáp này có thể được sử dụng trong những hệ thống cần kiểm soát hiện tượng xoắn trong quá trình kéo.

Khi dùng cáp chống xoắn, cần đặc biệt chú ý đến sự tương thích giữa kết cấu cáp, tang tời và phương thức làm việc.

Tời kéo xích neo

Tời xích không sử dụng tang cuốn làm bộ phận kéo chính mà sử dụng bánh xích neo. Các mắt xích lần lượt ăn khớp vào bánh xích, tạo chuyển động để đưa xích lên hoặc nhả xuống.

Để hệ thống hoạt động ổn định, bánh xích phải được chế tạo đúng theo kích thước và hình dạng của xích. Vì vậy, không nên lựa chọn bánh xích chỉ dựa trên đường kính danh nghĩa mà cần kiểm tra đầy đủ thông số của mắt xích.

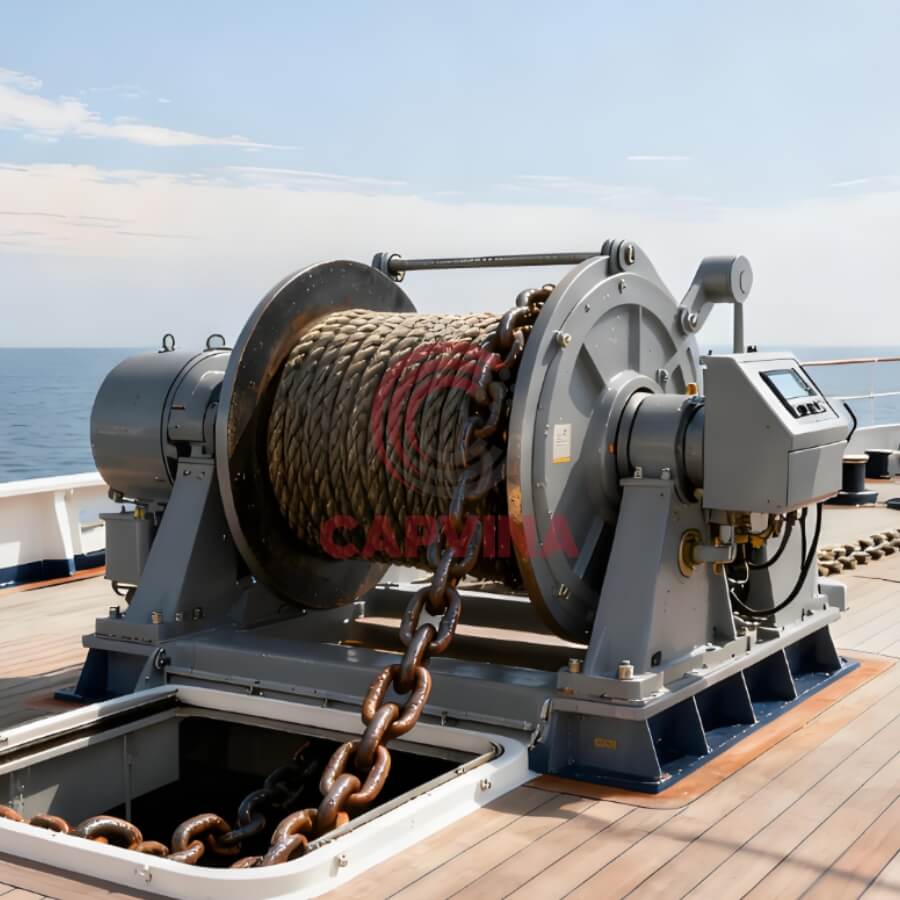

8. Ứng dụng

Tời được sử dụng để thu, thả, giữ và kiểm soát hệ thống neo trên nhiều loại phương tiện hoạt động trên sông, biển. Tùy vào loại tàu, tải trọng neo, loại cáp hoặc xích và điều kiện khai thác, tời có thể được lựa chọn với nguồn động lực và cấu hình khác nhau.

Tàu hàng, tàu vận tải

Tời được sử dụng để hỗ trợ thu và thả neo trong quá trình neo đậu, cập cảng hoặc dừng tàu tại khu vực quy định. Thiết bị giúp xử lý cáp hoặc xích neo có trọng lượng lớn, giảm sức lao động và tăng khả năng kiểm soát quá trình neo.

Xà lan, sà lan vận chuyển

Tời neo xà lan có nhiệm vụ giữ phương tiện ổn định tại khu vực bốc dỡ, neo đậu hoặc vận chuyển hàng hóa trên sông, biển. Tùy quy mô và phương án neo, có thể sử dụng tời thủy lực, tời điện hoặc tời diesel kết hợp với cáp thép hoặc xích neo.

Tàu cá

Tời hỗ trợ ngư dân thực hiện thao tác thả và thu neo thuận tiện hơn, đặc biệt khi neo, dây cáp hoặc xích có trọng lượng lớn. Thiết bị có thể lựa chọn theo kích thước tàu, tải trọng hệ thống neo và nguồn động lực sẵn có.

Tàu dịch vụ và tàu công trình

Các loại tàu dịch vụ, tàu công trình thường phải duy trì vị trí trong quá trình thực hiện nhiệm vụ trên mặt nước. Tời giúp thu, thả và kiểm soát hệ thống neo, hỗ trợ phương tiện giữ vị trí ổn định trong điều kiện làm việc phù hợp.

Sà lan thi công

Đối với sà lan thi công, thiết bị có thể được sử dụng để giữ vị trí trong quá trình xây dựng, lắp đặt hoặc thực hiện các công việc trên sông, biển. Hệ thống tời có thể sử dụng nhiều tuyến cáp hoặc xích tùy theo phương án neo của từng công trình.

Tàu kéo và phương tiện hỗ trợ hàng hải

Tời kéo neo có thể được bố trí trên tàu kéo, tàu hỗ trợ và các phương tiện phục vụ hàng hải để xử lý hệ thống neo hoặc hỗ trợ các hoạt động kéo, giữ và cố định phương tiện theo thiết kế.

Công trình và thiết bị nổi

Các công trình nổi, pontoon, sàn công tác và thiết bị nổi có thể sử dụng tời để kiểm soát hệ thống neo giữ, hạn chế sự dịch chuyển của kết cấu trong quá trình khai thác hoặc thi công.

Hệ thống neo sử dụng cáp thép hoặc xích

Tùy thiết kế, tời có thể làm việc với cáp thép, cáp chống xoắn hoặc xích neo. Tời dùng cáp thường sử dụng tang cuốn, trong khi tời dùng xích được trang bị bánh xích chuyên dụng để ăn khớp với mắt xích.

9. Cách lựa chọn tời kéo neo phù hợp

Một chiếc tời có công suất lớn chưa chắc là lựa chọn tối ưu nếu không tương thích với hệ thống neo. Khi đặt mua, nên thực hiện theo các bước sau:

Xác định phương tiện sử dụng: Trước tiên cần biết tời được lắp cho tàu hàng, tàu cá, tàu dịch vụ, xà lan hay phương tiện công trình. Mỗi nhóm có yêu cầu về tải trọng và không gian lắp đặt khác nhau.

Kiểm tra hệ thống neo hiện tại: Xác định loại neo, loại dây sử dụng và phương thức kết nối. Nếu sử dụng cáp thì cần biết đường kính, kết cấu và chiều dài. Nếu dùng xích cần có đường kính và thông số mắt xích.

Tính toán lực kéo: Lực kéo phải đáp ứng yêu cầu thực tế của hệ thống. Không nên chọn tời chỉ dựa vào tải trọng của neo mà bỏ qua lực phát sinh trong quá trình neo và điều kiện môi trường.

Chọn nguồn động lực: Nếu phương tiện có hệ thống thủy lực phù hợp, tời thủy lực có thể là một phương án đáng cân nhắc. Nếu có nguồn điện đáp ứng yêu cầu, có thể lựa chọn tời điện. Với phương tiện cần nguồn độc lập, tời diesel có thể phù hợp hơn.

Đối chiếu không gian lắp đặt: Cần kiểm tra kích thước bệ tời, vị trí bắt bulông, hướng cáp/xích, khoảng không thao tác và khả năng bảo trì.

Xem xét môi trường khai thác: Tàu hoạt động trên biển thường xuyên tiếp xúc với hơi muối, nước biển và độ ẩm cao. Vì vậy cần chú ý đến khả năng bảo vệ bề mặt, chống ăn mòn và yêu cầu bảo dưỡng.

Ưu tiên cấu hình đồng bộ: Một hệ thống hiệu quả không chỉ phụ thuộc vào thân tời. Động cơ – hộp giảm tốc – phanh – tang/bánh xích – cáp/xích – cơ cấu dẫn hướng cần được lựa chọn tương thích với nhau.

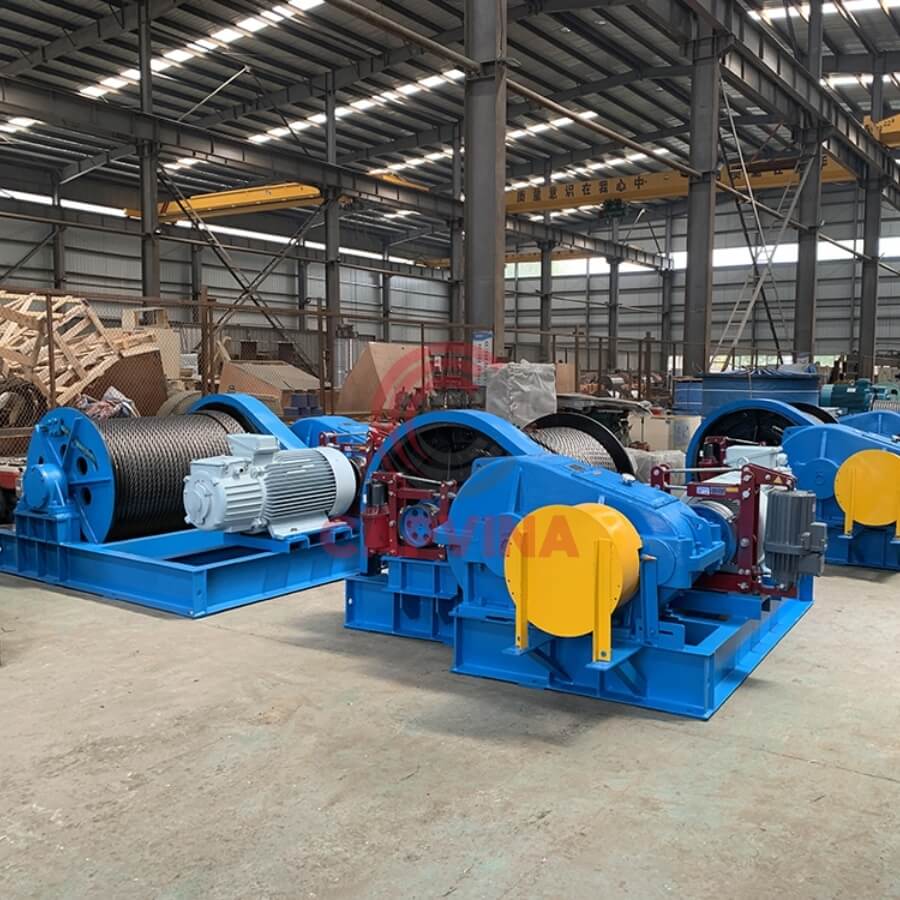

10. Tham khảo báo giá tời neo tàu

Giá tời neo tàu thủy không có một mức cố định cho tất cả các model. Chi phí có thể thay đổi tùy theo cấu hình và yêu cầu kỹ thuật của từng phương tiện.

Một số yếu tố ảnh hưởng trực tiếp đến giá gồm:

• Loại tời: thủy lực, điện, diesel hoặc quay tay.
• Lực kéo yêu cầu.
• Tốc độ thu và thả.
• Loại cáp hoặc xích sử dụng.
• Đường kính và chiều dài cáp/xích.
• Kích thước tang hoặc bánh xích.
• Công suất và thương hiệu động cơ.
• Vật liệu, lớp bảo vệ và yêu cầu chống ăn mòn.
• Phương án lắp đặt.
• Các yêu cầu riêng về điều khiển, phanh hoặc kết cấu.

Vì vậy, để nhận báo giá sát với nhu cầu, khách hàng nên cung cấp càng đầy đủ thông số và liên hệ qua HOTLINE 0901.577.139 để được tư vấn sớm nhất.

11. Một số lưu ý khi sử dụng tời neo

Trong quá trình vận hành, cần tuân thủ đúng hướng dẫn kỹ thuật của nhà sản xuất và giới hạn làm việc của thiết bị.

• Không vận hành vượt quá lực kéo cho phép.
• Kiểm tra cáp, xích, tang và bánh xích trước khi làm việc.
• Đảm bảo phanh hoạt động đúng chức năng.
• Kiểm tra dầu và các bộ phận truyền động đối với tời thủy lực.
• Kiểm tra nguồn điện và hệ thống điều khiển đối với tời điện.
• Theo dõi động cơ, nhiên liệu và hệ thống thông gió đối với tời diesel.
• Không để người đứng trong khu vực nguy hiểm của cáp hoặc xích khi thiết bị đang chịu tải.
• Thực hiện bảo dưỡng định kỳ theo điều kiện sử dụng và khuyến cáo kỹ thuật.

12. Địa chỉ mua tời neo chính hãng chất lượng?

Bao Báp Việt Nam cung cấp và tư vấn các giải pháp thiết bị phục vụ hệ thống kéo, neo và nâng hạ cho nhiều lĩnh vực công nghiệp, xây dựng và hàng hải. Với nhóm tời neo tàu thủy, sản phẩm có thể được lựa chọn dựa trên loại phương tiện, lực kéo, loại cáp/xích, nguồn động lực và điều kiện lắp đặt thực tế.

Lý do nên lựa chọn Bao Báp Việt Nam

• Tư vấn dựa trên thông số thực tế của phương tiện.
• Hỗ trợ lựa chọn tời sử dụng cáp hoặc xích.
• Có nhiều phương án dẫn động để tham khảo.
• Tư vấn sự tương thích giữa tời và hệ thống cáp/xích.
• Hỗ trợ xác định cấu hình theo nhu cầu sử dụng.
• Báo giá dựa trên model và yêu cầu kỹ thuật cụ thể.
• Hỗ trợ khách hàng trong quá trình lựa chọn thiết bị phù hợp.

Nếu đang cần mua tời hay vật tư tàu biển, liên hệ ngay Bao Báp Việt Nam để được tư vấn báo giá tốt nhất.
