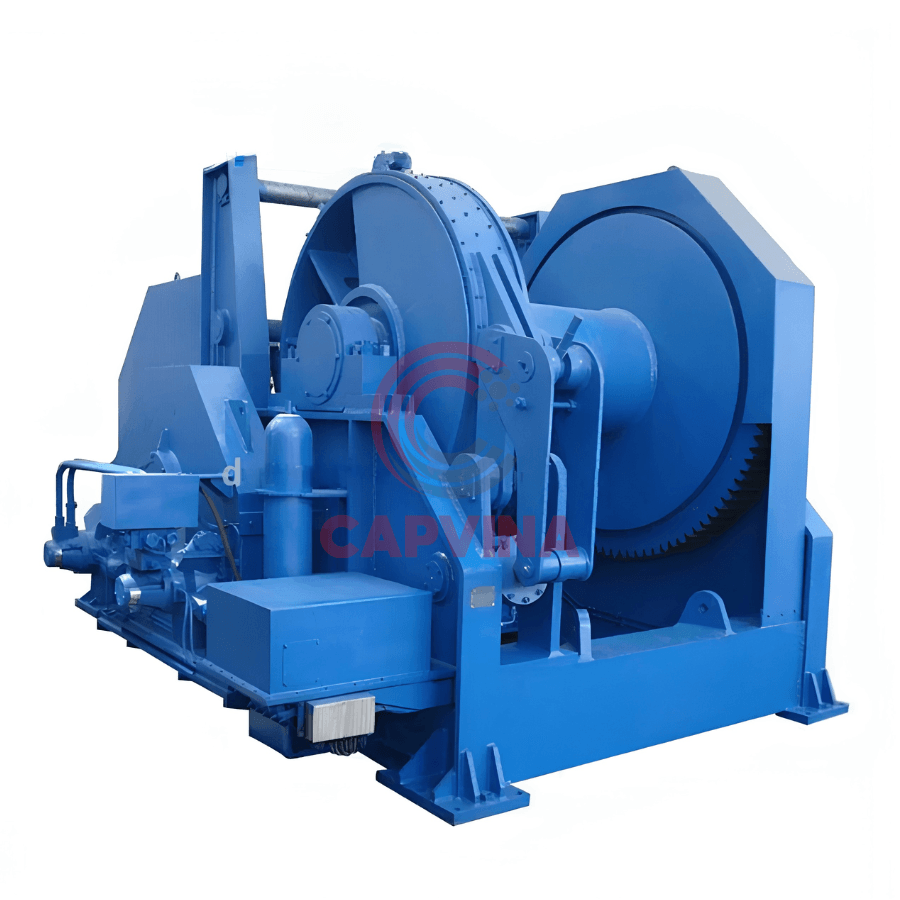

Tời thủy lực 1 trống là thiết bị chuyên dụng cho các công việc thu, nhả và kéo cáp bằng một tang cuốn, thường được tích hợp trên tàu thủy, phương tiện hàng hải, cảng biển, công trường và dây chuyền máy móc công nghiệp. Bao Báp Việt Nam cung cấp giải pháp tời theo thông số thực tế, hỗ trợ tư vấn cấu hình và hồ sơ sản phẩm theo nhu cầu.

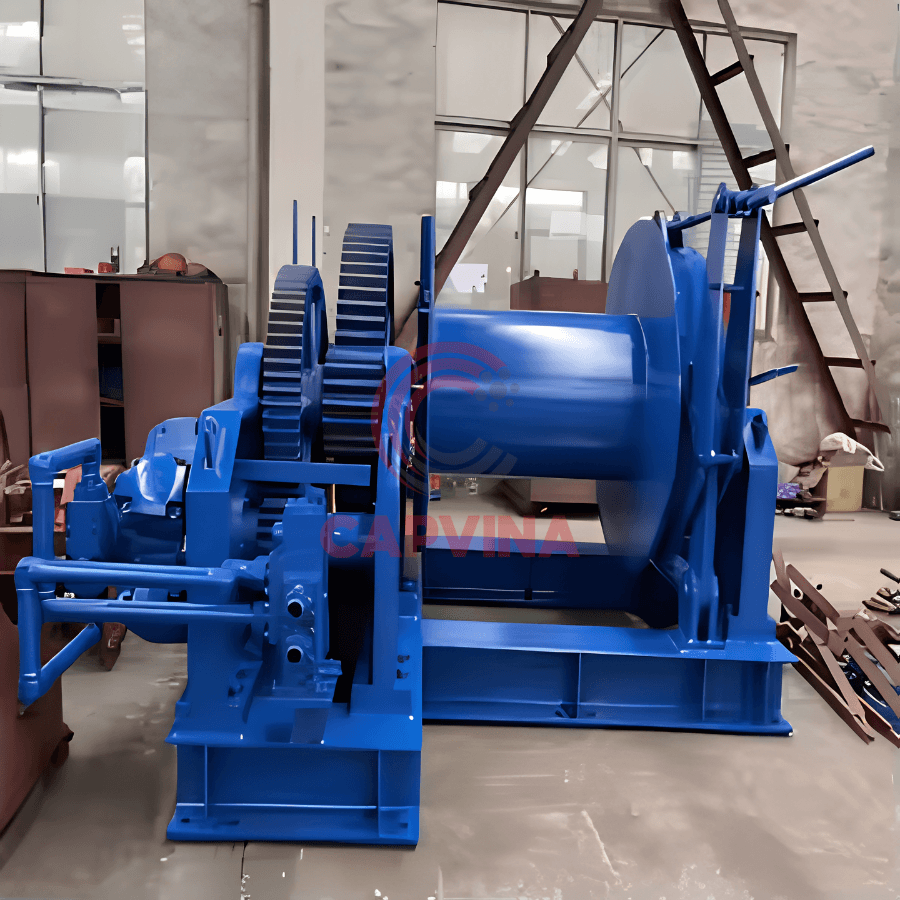

1. Tời thủy lực 1 trống là gì?

Tời thủy lực 1 trống là dòng tời neo dùng hệ thống truyền động thủy lực để kéo, thu hoặc nhả cáp thông qua một tang cuốn. Motor thủy lực truyền mô-men qua bộ giảm tốc đến tang, giúp thiết bị tạo lực kéo ổn định và kiểm soát tốc độ linh hoạt. Dòng tời này thường được sử dụng cho tàu thủy, cảng biển, công trình xây dựng và các hệ thống máy móc công nghiệp cần cơ cấu kéo – thu cáp.

Cấu hình một tang giúp thiết bị có kết cấu tương đối tập trung, thuận tiện bố trí tại những vị trí không cần vận hành đồng thời nhiều tuyến cáp. Tùy mục đích, tời có thể được thiết kế theo phương án kéo ngang, thu dây, hỗ trợ neo hoặc xử lý cáp trong các hệ thống chuyên dụng.

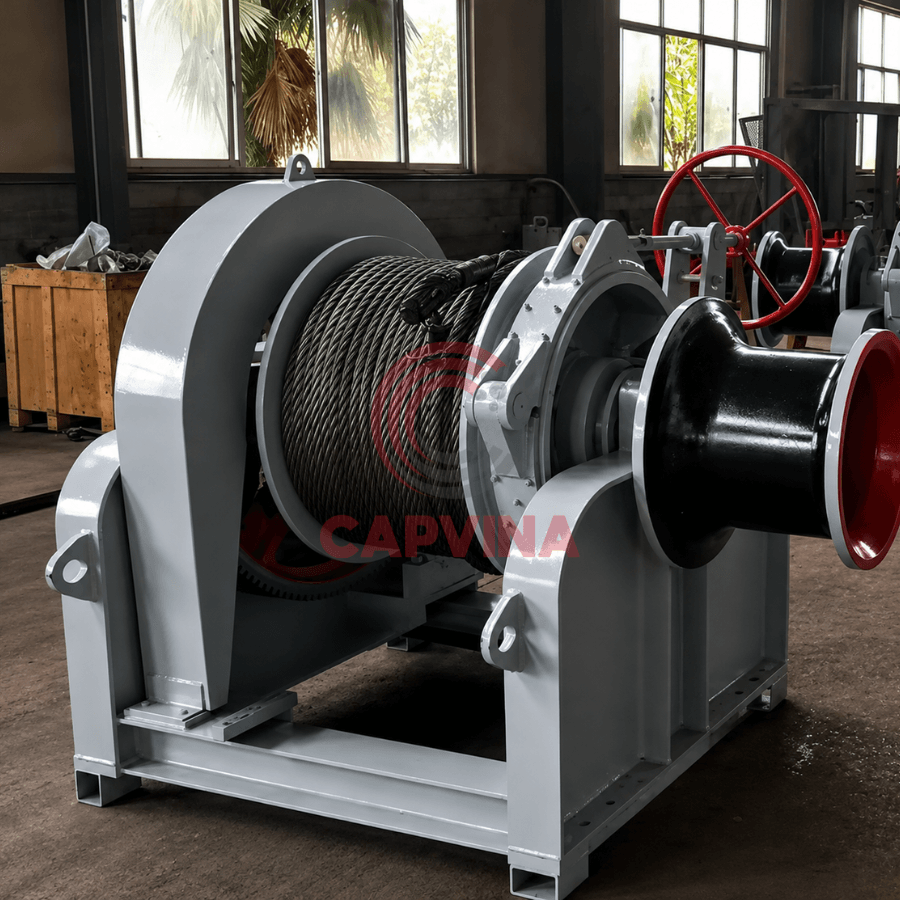

2. Các bộ phận chính cấu thành tời

Một hệ thống hoàn chỉnh thường gồm nhiều cụm chi tiết phối hợp với nhau. Cấu hình cụ thể có thể thay đổi tùy theo tải trọng và môi trường làm việc.

Tang cuốn cáp

Tang có nhiệm vụ chứa dây trong quá trình thu. Đường kính tang, chiều rộng, rãnh cuốn và số lớp cáp phải tương thích với loại dây được sử dụng.

Khi cáp được cuốn nhiều lớp, bán kính làm việc của tang thay đổi. Điều này có thể làm thay đổi lực kéo và tốc độ thực tế, vì vậy sức chứa tang cần được tính toán ngay từ giai đoạn lựa chọn thiết bị.

Động cơ thủy lực

Motor nhận năng lượng từ dòng dầu áp suất cao và biến đổi thành chuyển động quay. Các thông số như áp suất, lưu lượng, dung tích motor và mô-men đầu ra ảnh hưởng trực tiếp đến khả năng làm việc.

Việc lựa chọn motor cần dựa trên toàn bộ hệ thống thủy lực thay vì chỉ xem xét riêng công suất.

Hộp giảm tốc

Cụm giảm tốc truyền chuyển động từ motor tới tang, đồng thời điều chỉnh tốc độ quay và tăng mô-men xoắn. Tỷ số truyền được lựa chọn dựa trên yêu cầu về lực kéo và tốc độ thu dây.

Phanh giữ tải

Phanh có nhiệm vụ kiểm soát chuyển động và giữ tang khi thiết bị dừng. Với các ứng dụng có tải lớn hoặc yêu cầu giữ tải trong thời gian dài, cơ cấu phanh phải được xác định phù hợp với thiết kế tổng thể.

Khung bệ và kết cấu lắp đặt

Khung đế liên kết tang, motor, hộp giảm tốc và các bộ phận khác thành một cụm thống nhất. Kết cấu phải đảm bảo độ cứng, khả năng chịu tải và phù hợp với vị trí lắp đặt trên boong tàu, nền máy hoặc khung công trình.

Hệ thống van và đường dầu

Cụm van, ống thủy lực, đầu nối và các thiết bị điều khiển đảm nhiệm việc cung cấp dầu cho motor cũng như điều chỉnh chiều quay và tốc độ.

Với tời kéo thủy lực 1 trống, loại cáp đi kèm cũng cần được lựa chọn đồng bộ. Tùy tải trọng và môi trường, có thể sử dụng cáp thép 6×36, cáp 6×19 hoặc cáp chống xoắn. Đường kính, chiều dài và kết cấu cáp phải phù hợp với tang cũng như lực kéo yêu cầu.

3. Cơ chế vận hành

Quá trình làm việc bắt đầu từ nguồn dầu thủy lực của hệ thống. Dầu được đưa qua van điều khiển tới motor, làm motor quay và truyền mô-men qua bộ giảm tốc.

Khi hệ thống điều khiển motor quay theo chiều thu, tang bắt đầu cuốn cáp và tạo lực kéo lên tải. Khi đảo chiều, tang quay theo hướng nhả dây. Người vận hành có thể kiểm soát quá trình thông qua hệ thống điều khiển thủy lực được thiết kế đi kèm.

Sơ đồ truyền động có thể hiểu đơn giản:

Nguồn thủy lực → cụm điều khiển → motor → bộ giảm tốc → tang → cáp.

Nhờ sử dụng năng lượng thủy lực, thiết bị có thể tạo mô-men lớn và phù hợp với nhiều hệ thống máy móc đã có sẵn nguồn dầu.

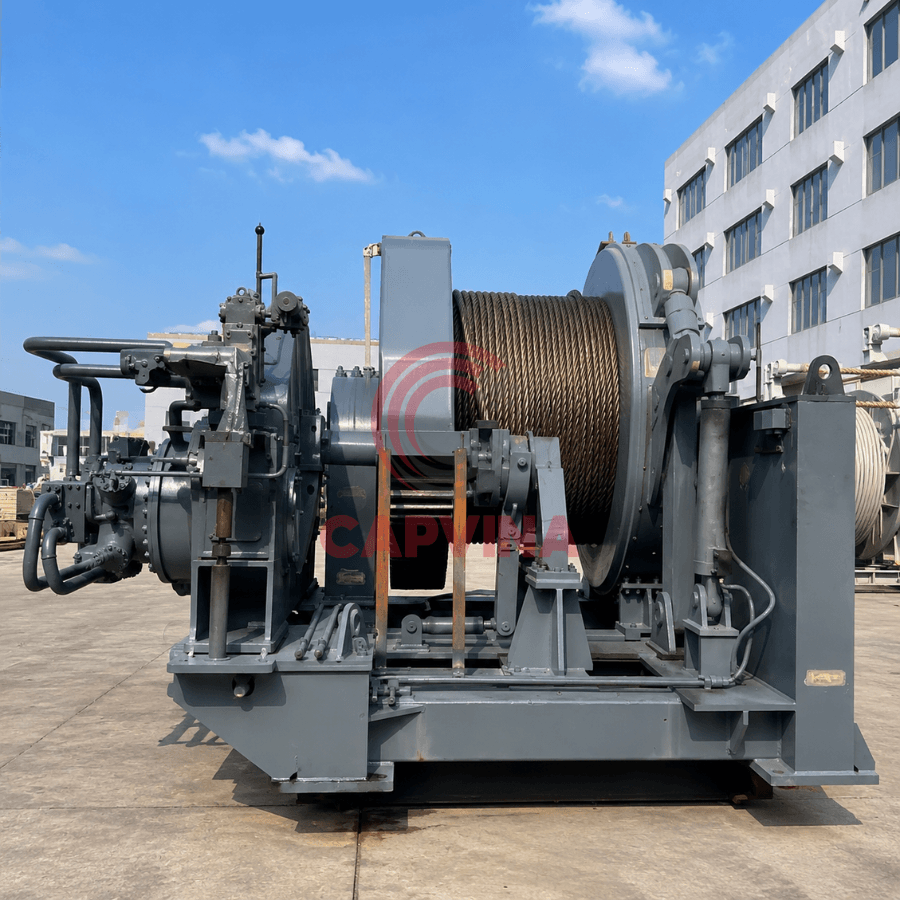

4. Điểm nổi bật của cấu hình một tang

So với những hệ thống sử dụng nhiều tang, cấu hình đơn tập trung vào việc vận hành một tuyến cáp. Điều này mang lại một số lợi thế trong các ứng dụng có yêu cầu kéo hoặc thu dây độc lập.

• Lực kéo lớn: Có thể thiết kế theo nhiều mức tải khác nhau.
• Điều khiển linh hoạt: Tốc độ và chiều quay có thể điều chỉnh thông qua hệ thống thủy lực.
• Bố trí thuận tiện: Kết cấu một tang phù hợp với những vị trí có diện tích lắp đặt giới hạn.
• Dễ tích hợp: Có thể kết nối với nguồn thủy lực của tàu hoặc máy móc nếu các thông số tương thích.
• Tùy biến cao: Có thể lựa chọn motor, hộp giảm tốc, phanh, tang và hệ thống điều khiển theo yêu cầu.
• Thích hợp môi trường làm việc nặng: Có thể ứng dụng trong hàng hải, công nghiệp, cảng, đóng tàu và công trình.

5. Thông số kỹ thuật

Thông số của tời neo thủy lực 1 trống không cố định mà phụ thuộc vào phương tiện, tải trọng và điều kiện khai thác. Các hạng mục thường được xác định gồm:

• Tải trọng làm việc: Có thể từ khoảng 1 đến 100 tấn tùy thiết kế.
• Lực kéo định mức: Tham khảo khoảng 50 – 700 kN.
• Tốc độ thu/nhả: Khoảng 9 – 20 m/phút tại lớp cáp đầu tiên.
• Đường kính cáp hoặc xích: Khoảng 22 – 52 mm hoặc thiết kế riêng.
• Sức chứa tang: Có thể từ vài chục mét đến khoảng 1.000 m tùy kích thước và loại cáp.
• Áp suất thủy lực: Thường trong khoảng 140 – 250 bar.
• Lưu lượng dầu: Khoảng 100 – 250 lít/phút tùy motor và cấu hình.

Các giá trị trên mang tính tham khảo. Khi đặt hàng thực tế cần cung cấp tải kéo, tốc độ, đường kính cáp, chiều dài dây, nguồn thủy lực và điều kiện lắp đặt để xác định cấu hình phù hợp.

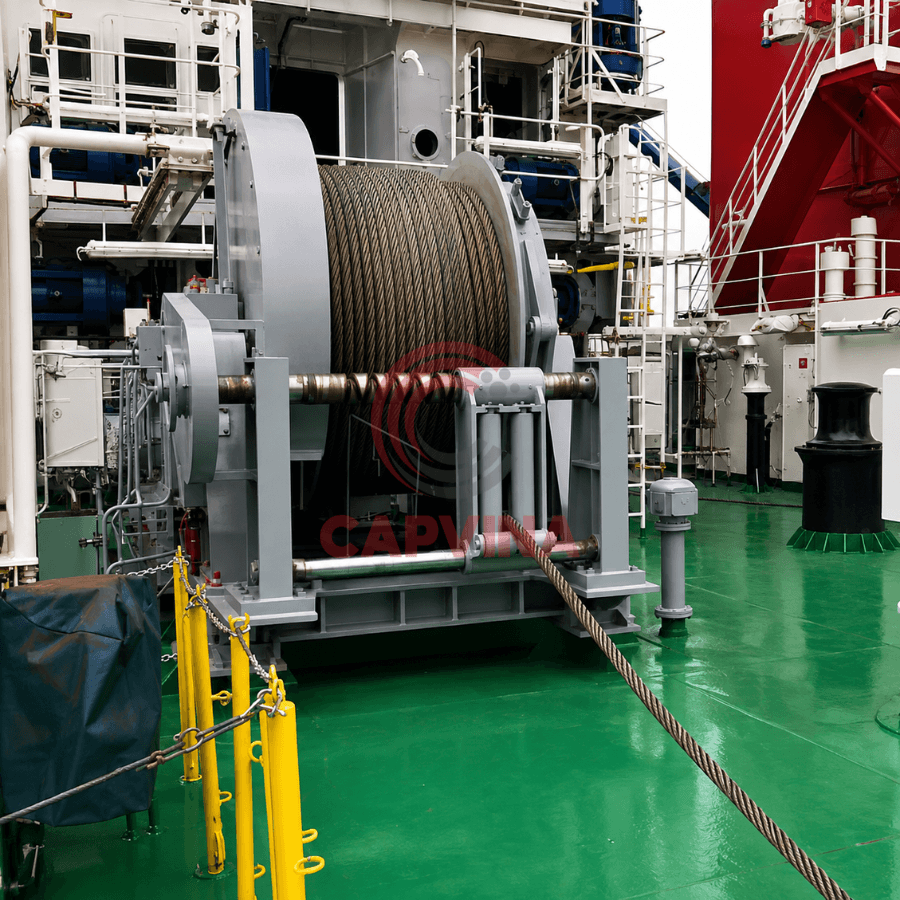

6. Ứng dụng

Nhờ khả năng tạo lực kéo và điều khiển bằng hệ thống dầu, ời thủy lực tang đơn có thể được ứng dụng trong nhiều lĩnh vực.

Trên tàu và phương tiện hàng hải

Tời thủy lực tàu thủy được sử dụng để thu, nhả và kéo cáp trong các hệ thống bố trí trên boong hoặc những cụm máy chuyên dụng.

Khi hoạt động ngoài môi trường biển, cần chú trọng vật liệu, khả năng chống ăn mòn, bảo vệ hệ thống thủy lực và phương án bảo dưỡng định kỳ.

Công tác neo và kéo

Thiết bị có thể phục vụ việc thu hoặc nhả dây trong các hệ thống neo, kéo tùy theo thiết kế phương tiện. Lực kéo phải được xác định dựa trên tải thực tế, điều kiện làm việc và loại dây hoặc xích sử dụng.

Cảng biển và nhà máy đóng tàu

Tời có thể hỗ trợ các công việc kéo, thu hồi dây hoặc thao tác với cáp trong khu vực bến cảng, xưởng đóng tàu và khu vực bảo dưỡng phương tiện.

Công nghiệp và máy chuyên dụng

Trong các dây chuyền hoặc máy móc cần cơ cấu kéo – thu dây, tời có thể được tích hợp thành một bộ phận của hệ thống để phục vụ việc di chuyển, kéo hoặc thu hồi vật thể.

Xây dựng và công trình

Tùy phương án thiết kế, thiết bị có thể được sử dụng để kéo vật tư, thu cáp hoặc hỗ trợ di chuyển các đối tượng trong phạm vi công trường.

7. Cách xác định cấu hình tời thủy lực 1 trống phù hợp

Một thiết bị có tải trọng cao chưa chắc đã phù hợp với mọi công việc. Trước khi đặt mua, cần xác định các thông số đầu vào càng cụ thể càng tốt.

1. Xác định lực kéo

Cần tính tải thực tế cùng các yếu tố như ma sát, góc kéo, độ dốc và điều kiện làm việc. Không nên lấy riêng trọng lượng vật thể làm căn cứ chọn tời.

2. Xác định tốc độ

Tốc độ thu dây cần phù hợp với công việc. Yêu cầu tốc độ cao sẽ kéo theo những thay đổi về motor, lưu lượng dầu và bộ truyền động.

3. Chọn loại cáp

Cáp phải tương thích với lực kéo, đường kính tang và số lớp cuốn. Với môi trường đặc thù, cần cân nhắc thêm khả năng chống mài mòn, chống xoắn và chống ăn mòn.

4. Tính sức chứa tang

Chiều dài dây cần thu quyết định đáng kể đến kích thước tang. Cần đảm bảo tang có đủ không gian chứa cáp và quá trình cuốn không gây chồng dây bất thường.

5. Kiểm tra hệ thống thủy lực

Áp suất và lưu lượng hiện có phải đáp ứng yêu cầu của motor. Nếu nguồn thủy lực không phù hợp, thiết bị có thể không đạt lực kéo hoặc tốc độ như thiết kế.

6. Xác định chế độ làm việc

Tần suất vận hành, thời gian làm việc liên tục và thời gian nghỉ đều ảnh hưởng đến lựa chọn motor, hộp giảm tốc và khả năng tản nhiệt.

7. Kiểm tra vị trí lắp đặt

Cần xác định kích thước khu vực lắp, vị trí bắt bulông, hướng dẫn cáp, khoảng không bảo dưỡng và khả năng chịu lực của nền hoặc boong.

8. Hướng dẫn kiểm tra và bảo dưỡng

Việc bảo dưỡng định kỳ giúp phát hiện sớm những vấn đề có thể ảnh hưởng đến hiệu suất và độ an toàn của thiết bị.

Kiểm tra phần thủy lực

Theo dõi mức dầu, chất lượng dầu, đường ống, van, đầu nối và các vị trí có nguy cơ rò rỉ. Dầu không phù hợp hoặc hệ thống có tạp chất có thể làm giảm hiệu suất motor và van.

Kiểm tra motor

Quan sát nhiệt độ, độ rung, tiếng ồn và khả năng tạo chuyển động. Nếu motor phát ra âm thanh bất thường hoặc lực kéo suy giảm, cần kiểm tra hệ thống trước khi tiếp tục vận hành.

Kiểm tra tang và cáp

Tang cần được kiểm tra bề mặt, rãnh cuốn và các điểm liên kết. Cáp phải được theo dõi tình trạng mòn, gỉ, đứt sợi, biến dạng, xoắn hoặc những dấu hiệu bất thường khác.

Kiểm tra phanh

Cơ cấu phanh cần được kiểm tra khả năng giữ tang và phản hồi khi điều khiển. Không nên tiếp tục sử dụng khi phát hiện phanh không đáp ứng yêu cầu thiết kế.

Kiểm tra bộ giảm tốc và khung đế

Theo dõi dầu bôi trơn, nhiệt độ, tiếng động và các dấu hiệu rò rỉ tại hộp giảm tốc. Đồng thời kiểm tra bulông, mối hàn và các điểm liên kết của khung bệ.

9. Các lỗi có thể phát sinh trong quá trình sử dụng tời

Một số hiện tượng thường gặp có thể giúp người vận hành nhận biết sớm tình trạng của tời thủy lực 1 tang:

• Lực kéo không đạt: Có thể do áp suất dầu thấp, nguồn thủy lực thiếu hoặc motor không đạt hiệu suất.
• Tốc độ thu dây chậm: Có thể liên quan đến lưu lượng dầu, motor hoặc cấu hình hệ thống.
• Tang quay giật: Cần kiểm tra van điều khiển, motor và các bộ phận truyền động.
• Thiết bị nóng bất thường: Có thể xuất phát từ dầu thủy lực, khả năng làm mát hoặc chế độ làm việc.
• Phanh giữ tải kém: Phải dừng kiểm tra trước khi tiếp tục sử dụng.
• Cáp cuốn không đều: Có thể do góc dẫn cáp, cách bố trí hoặc quá trình cuốn dây.
• Dầu bị rò rỉ: Cần kiểm tra đường ống, đầu nối, phớt và motor để xác định vị trí rò.

Nếu xuất hiện rung mạnh, tiếng động lớn, nhiệt độ tăng bất thường hoặc khả năng kéo giảm rõ rệt, nên ngừng thiết bị và tiến hành kiểm tra kỹ thuật.

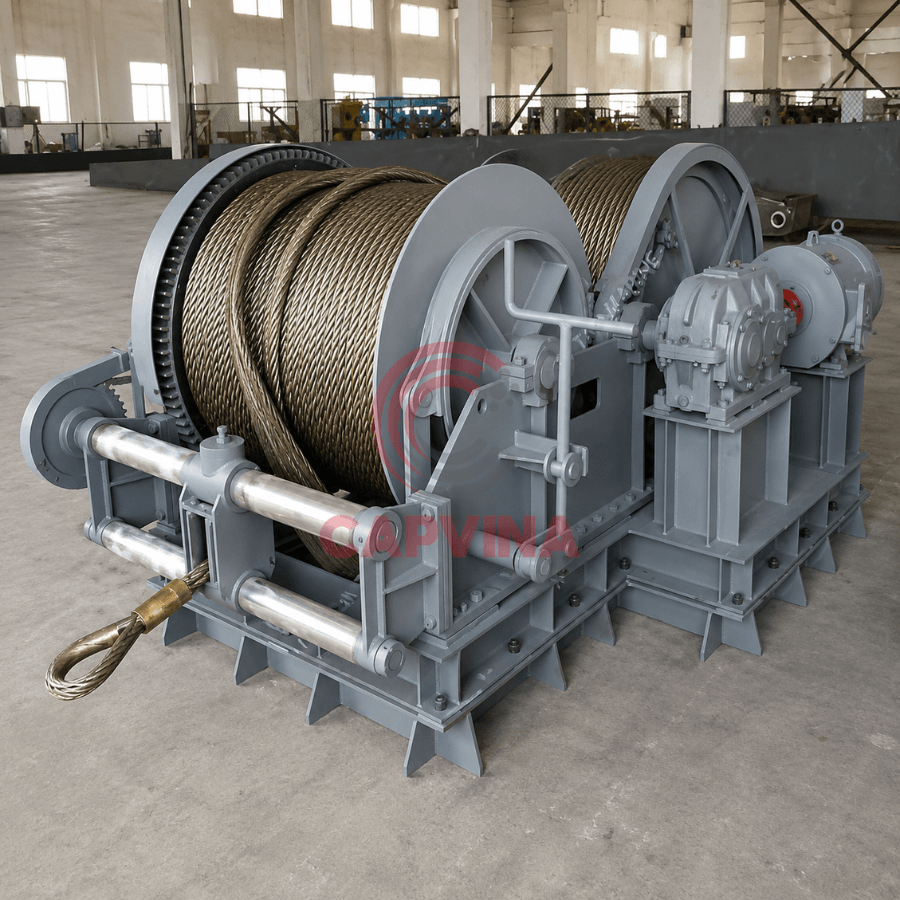

10. Báo giá tời thủy lực 1 trống

Mức giá thiết bị phụ thuộc vào tải trọng, lực kéo, kích thước tang, chiều dài cáp, loại motor, hộp giảm tốc, hệ thống phanh và yêu cầu về nguồn thủy lực. Ngoài ra, điều kiện lắp đặt, môi trường sử dụng và các yêu cầu kỹ thuật riêng cũng có thể ảnh hưởng đến tổng chi phí. Vì vậy, không nên áp dụng một mức giá cố định cho tất cả cấu hình.

Để nhận báo giá tời thủy lực 1 trống theo đúng nhu cầu, khách hàng cung cấp các thông tin như tải trọng, lực kéo, tốc độ thu cáp, đường kính và chiều dài cáp, nguồn thủy lực hiện có. Bao Báp Việt Nam sẽ dựa trên thông số thực tế để tư vấn cấu hình phù hợp và gửi báo giá chi tiết. Liên hệ HOTLINE 0901.577.139 để được hỗ trợ nhanh chóng.

11. Địa chỉ cung cấp tời thủy lực 1 trống giá tốt

Bao Báp Việt Nam cung cấp các giải pháp tời phục vụ kéo, thu cáp và những hệ thống máy chuyên dụng, trong đó có dòng tời cấu hình một tang. Thay vì áp dụng một model chung cho mọi trường hợp, sản phẩm được tư vấn dựa trên tải trọng, tốc độ, loại cáp, nguồn thủy lực và vị trí lắp đặt.

Khách hàng có thể lựa chọn tời thủy lực theo cấu hình phù hợp với phương tiện hoặc hệ thống đang sử dụng.

Lợi thế khi lựa chọn Bao Báp Việt Nam

• Tư vấn theo thông số thực tế: Xác định cấu hình dựa trên yêu cầu sử dụng.
• Hỗ trợ lựa chọn cáp: Tư vấn cáp thép tương thích với tang và lực kéo.
• Cấu hình linh hoạt: Có thể xem xét motor, phanh, tang và bộ truyền động theo nhu cầu.
• Thông tin kỹ thuật rõ ràng: Hỗ trợ khách hàng kiểm tra các thông số trước khi đặt hàng.
• Phù hợp nhiều lĩnh vực: Hàng hải, cảng, đóng tàu, công nghiệp và xây dựng.
• Báo giá theo cấu hình: Chi phí được xác định dựa trên yêu cầu cụ thể thay vì một mức giá chung.

Nếu đang tìm tời thủy lực 1 trống cho tàu thủy, công trình hoặc hệ thống máy móc, khách hàng nên chuẩn bị trước các thông tin về lực kéo, tốc độ thu dây, đường kính cáp, chiều dài cáp, nguồn dầu và vị trí lắp đặt. Đây là cơ sở để Bao Báp Việt Nam tư vấn cấu hình phù hợp và đưa ra phương án báo giá cụ thể.
